Mærkning for eksponerings- og brandmodstandsklasser
Der indstøbes mærkebrikker i alle vores kompositoverliggere og præfabrikerede bjælker. Mærkebrikkerne angiver eksponerings- og brandmodstandsklasse for hvert element. Nedenfor ses de forskellige kombinationer af mærkebrikker, som kan optræde i vores overliggere og bjælker. En rød, grøn eller blå mærkebrik angiver eksponeringsklassen, mens en hvid, lilla eller sort mærkebrik angiver brandmodstandsklassen.
For bæreevner/styrkediagram henvises til Carlsberg Bjælker dokumentation
Overliggere: Enkelt- og dobbeltskifter til komposit bjælker

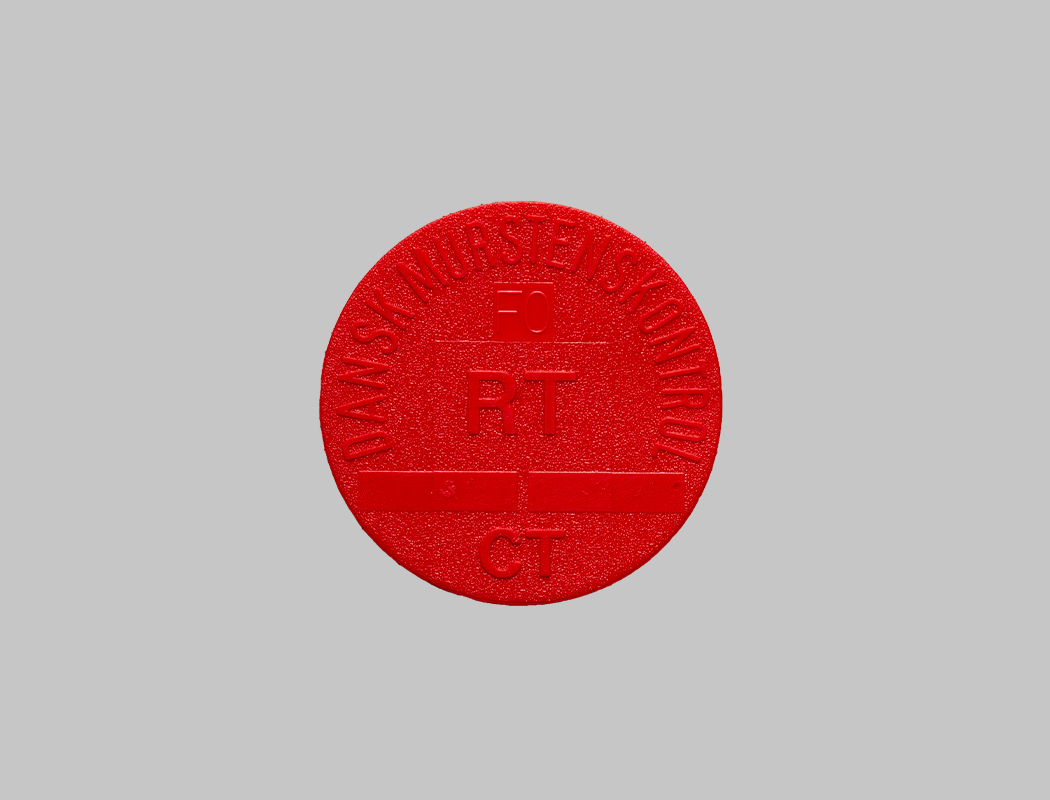

- Rød = Bagmur( eksponeringsklasse MX1 )
- Ingen mærkning ved brandmodstandsevne R0
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/roed/roed_1050x800.jpg)
- Rød = Bagmur( eksponeringsklasse MX1 )
- Ingen mærkning ved brandmodstandsevne R0

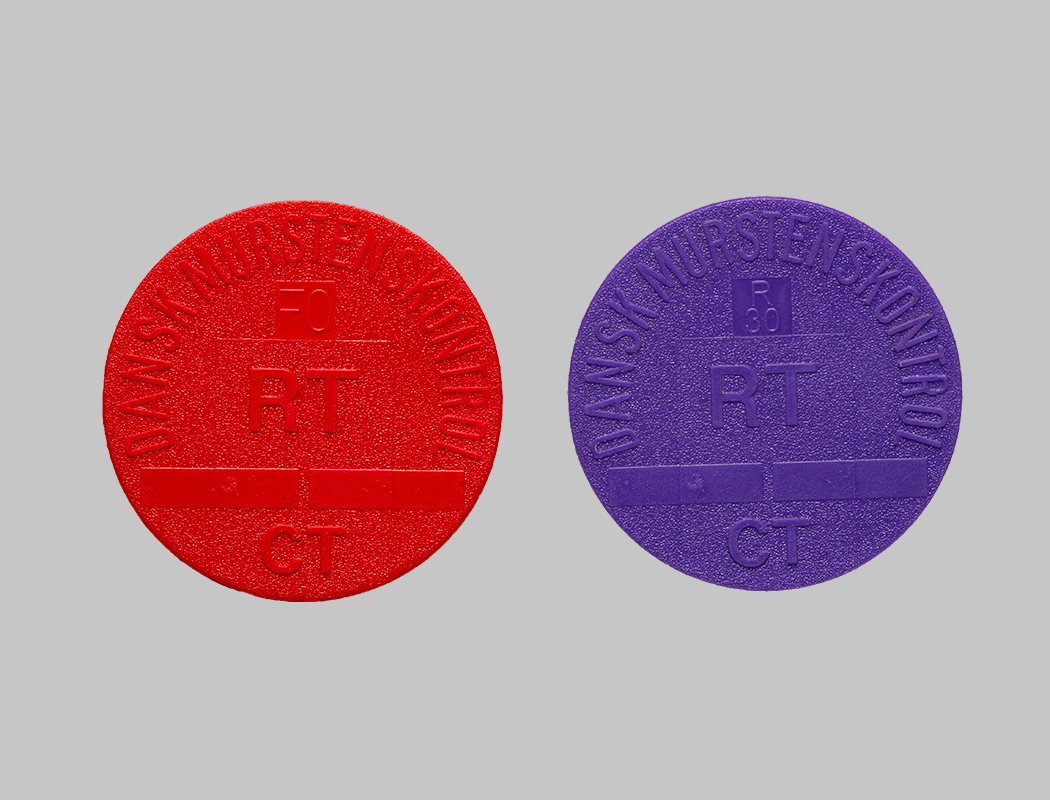

- Rød = Bagmur( eksponeringsklasse MX1 )
- Lilla = R30( brandmodstand i 30 minutter )
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/roed_lilla/roed_lilla_1050x800.jpg)
- Rød = Bagmur( eksponeringsklasse MX1 )
- Lilla = R30( brandmodstand i 30 minutter )
- Rød = Bagmur( eksponeringsklasse MX1 )
- Sort = R60( brandmodstand i 60 minutter )
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/roed_sort/roed_sort_1050x800.jpg)
- Rød = Bagmur( eksponeringsklasse MX1 )
- Sort = R60( brandmodstand i 60 minutter )

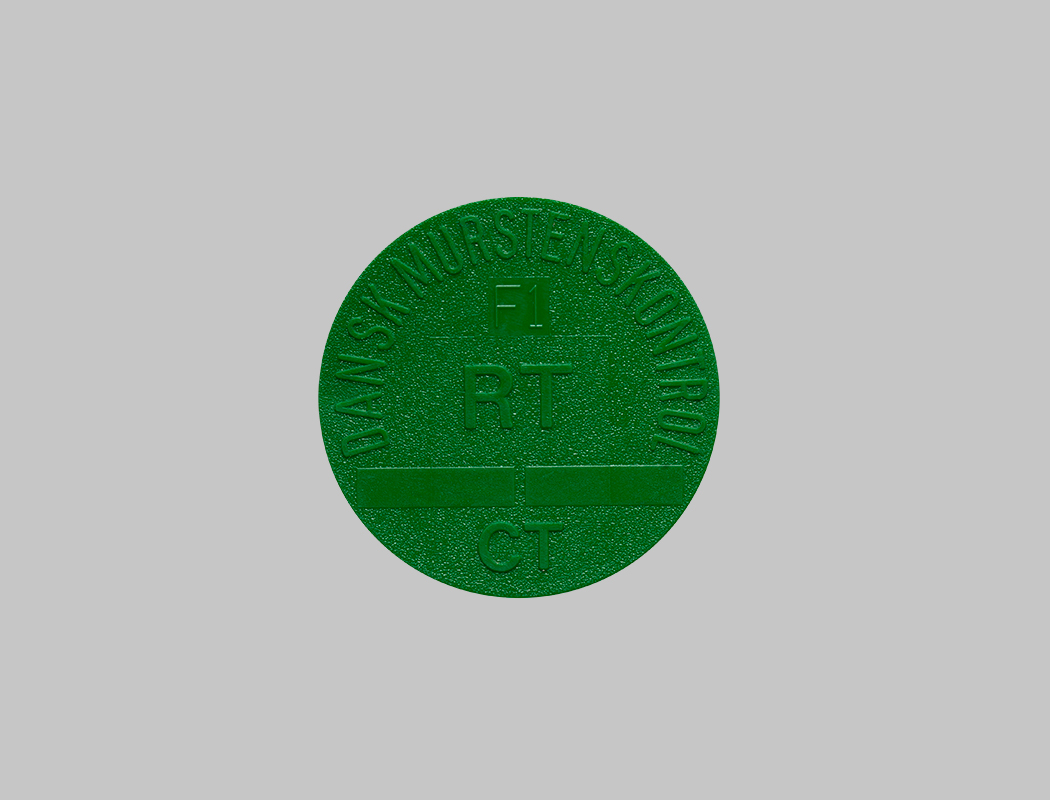

- Grøn = Facade( eksponeringsklasse MX3.1 )
- Ingen mærkning ved brandmodstandsevne R0
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/groen/groen_1050x800.jpg)
- Grøn = Facade( eksponeringsklasse MX3.1 )
- Ingen mærkning ved brandmodstandsevne R0

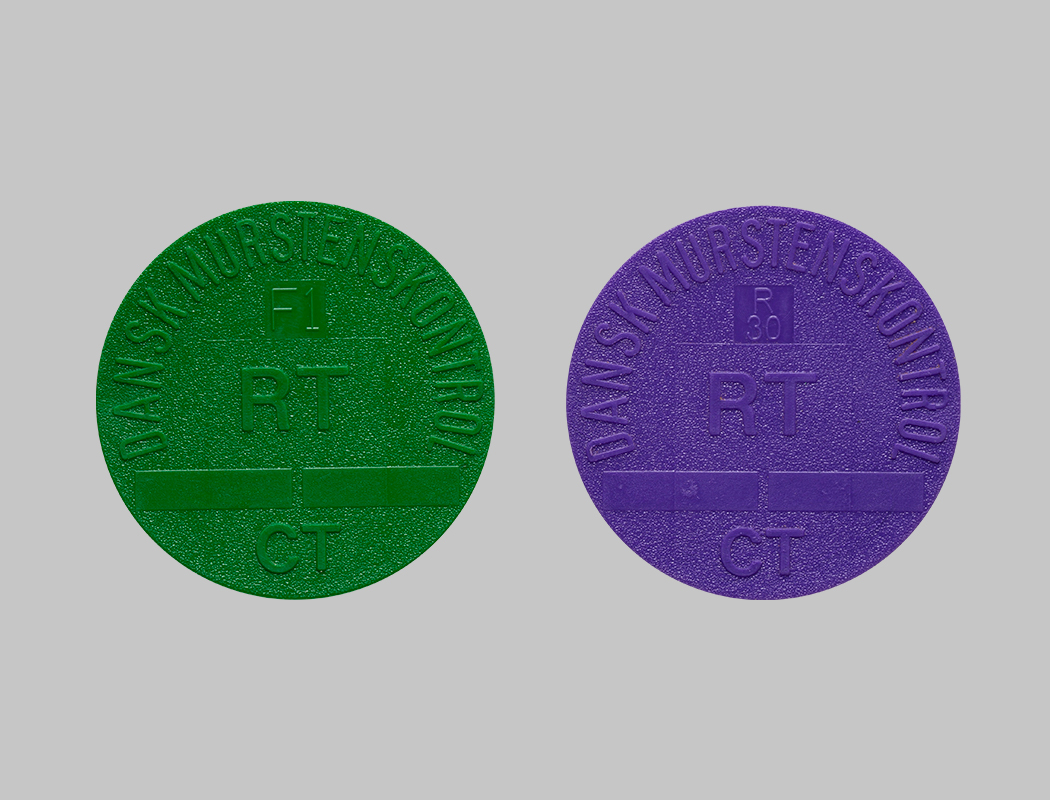

- Grøn = Facade( eksponeringsklasse MX3.1 )
- Lilla = R30( brandmodstand i 30 minutter )
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/groen_lilla/groen_lilla_1050x800.jpg)
- Grøn = Facade( eksponeringsklasse MX3.1 )
- Lilla = R30( brandmodstand i 30 minutter )

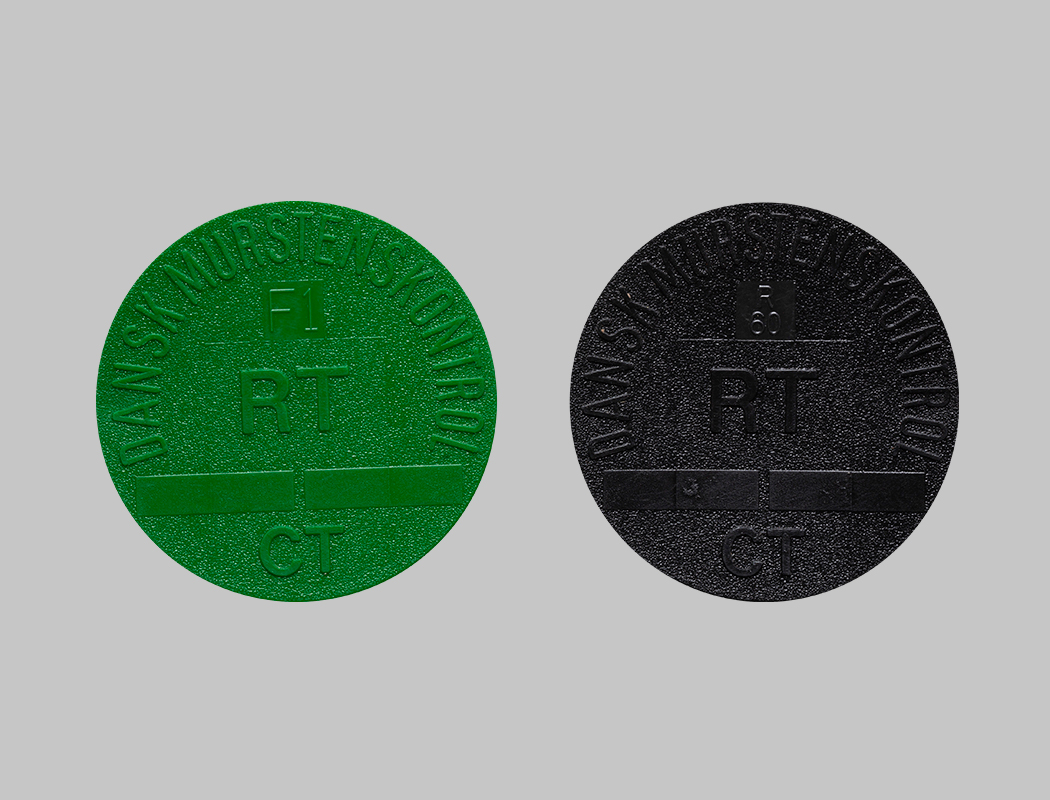

- Grøn = Facade( eksponeringsklasse MX3.1 )
- Sort = R60( brandmodstand i 60 minutter )
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/groen_sort/groen_sort_1050x800.jpg)
- Grøn = Facade( eksponeringsklasse MX3.1 )
- Sort = R60( brandmodstand i 60 minutter )

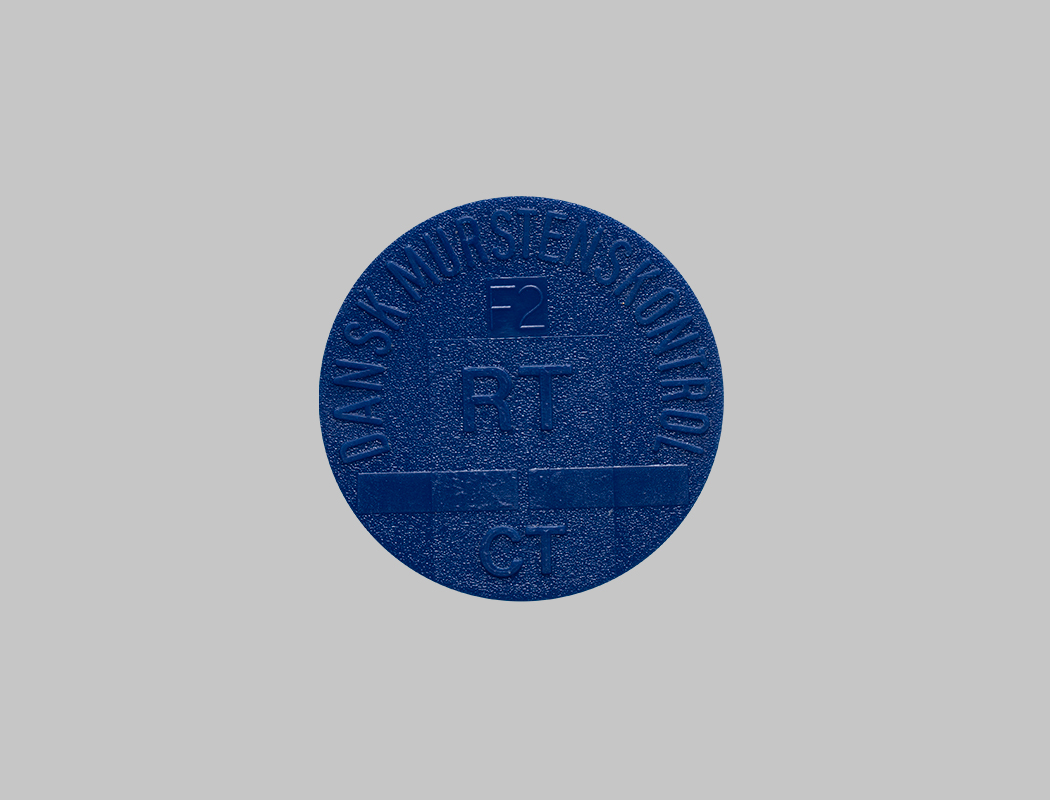

- Blå = Facade( eksponeringsklasse MX4 )
- Ingen mærkning ved brandmodstandsevne R0
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/blaa/blaa_1050x800.jpg)
- Blå = Facade( eksponeringsklasse MX4 )
- Ingen mærkning ved brandmodstandsevne R0
- Blå = Facade( eksponeringsklasse MX4 )
- Lilla = R30( brandmodstand i 30 minutter )
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/blaa_lilla/blaa_lilla_1050x800.jpg)
- Blå = Facade( eksponeringsklasse MX4 )
- Lilla = R30( brandmodstand i 30 minutter )

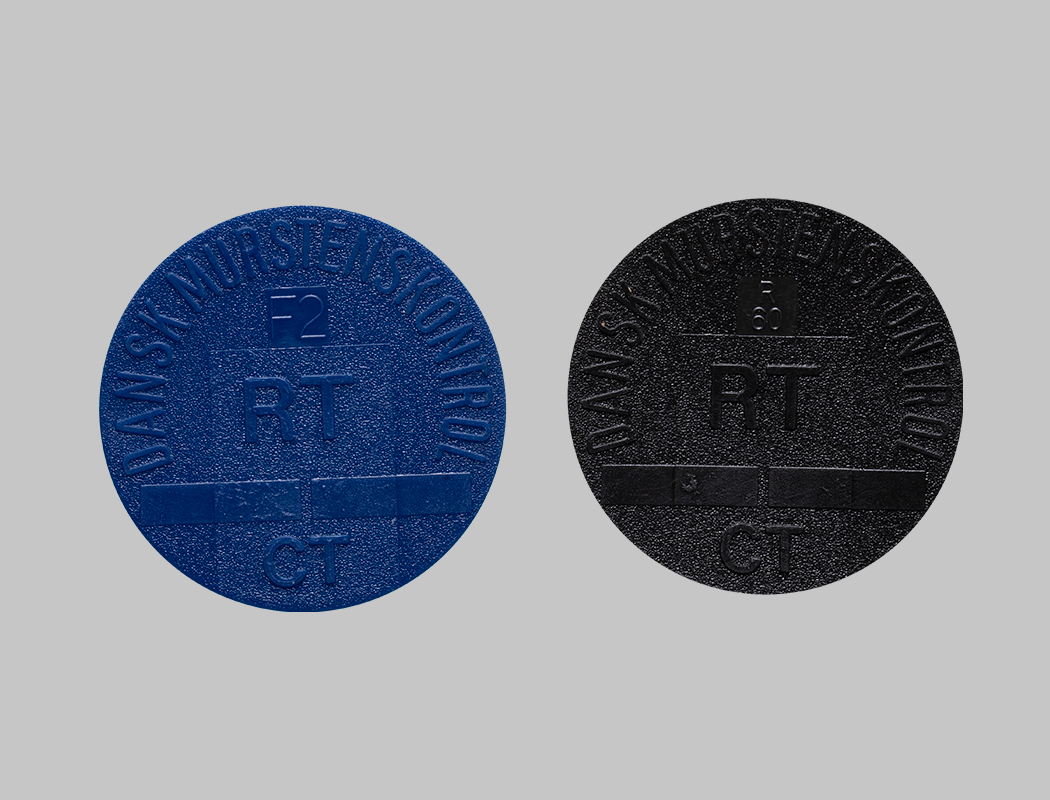

- Blå = Facade( eksponeringsklasse MX4 )
- Sort = R60( brandmodstand i 60 minutter )
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/blaa_sort/blaa_sort_1050x800.jpg)
- Blå = Facade( eksponeringsklasse MX4 )
- Sort = R60( brandmodstand i 60 minutter )

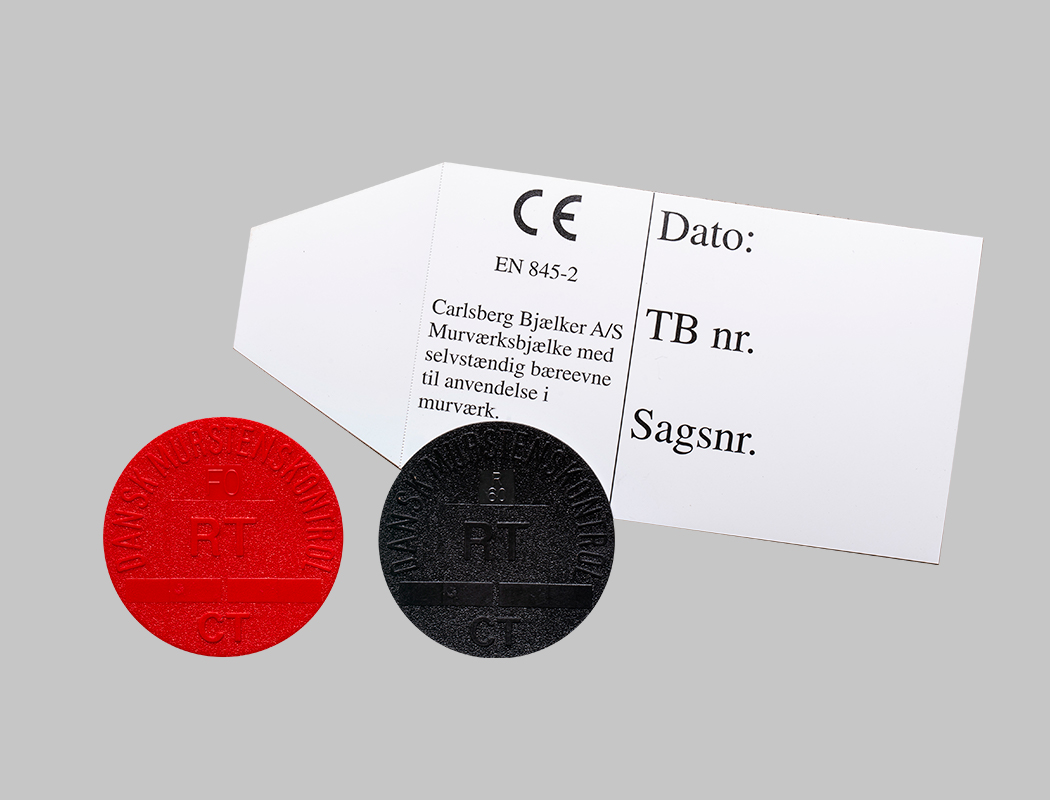

Murværksbjælker: Præfabrikerede bjælker
- De 2 brikker kan have samme kombinationer som ovenfor. Eksempel:
- Rød = Bagmur( eksponeringsklasse MX1 )
- Sort = R60( brandmodstand i 60 minutter )
- LabelDato / sagsnummer / bjælkenavn.
- Bæreevne skal altid dokumenteres af leverandør.
![](/files/Images/carlsberg_bjaelker/maerkning_for_eksponerings_og_brandmodstandsklasser/murvaerksbjaelker_roed_sort/murvaerksbjaelker_roed_sort_1050x800.jpg)
- De 2 brikker kan have samme kombinationer som ovenfor. Eksempel:
- Rød = Bagmur( eksponeringsklasse MX1 )
- Sort = R60( brandmodstand i 60 minutter )
- LabelDato / sagsnummer / bjælkenavn.
- Bæreevne skal altid dokumenteres af leverandør.
